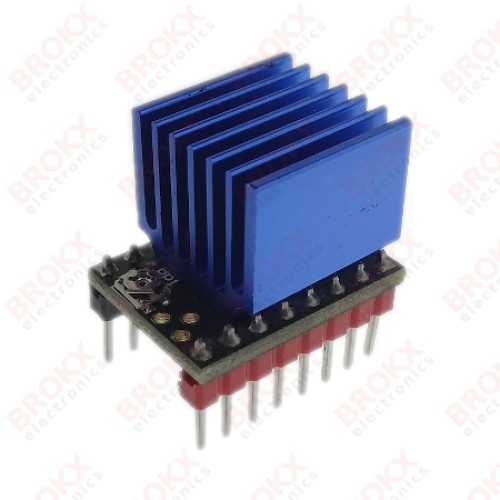

De TMC2209 is een stille stappenmotordriver die bekend staat om zijn hoge efficiëntie, laag stroomverbruik en geavanceerde functies zoals StallGuard4 (sensorless homing) en StealthChop2 (zeer stille werking).

Kenmerken

• Stille werking: Beschikt over StealthChop2 voor extreem stille motorbewegingen.
• Hoge resolutie: Ondersteunt microstepping tot 1/256-step (via interpolatie). Direct instelbare microsteps: full-step tot 1/32-step.
• Sensorless homing: Bevat StallGuard4 voor het detecteren van de motorbelasting zonder eindstopschakelaars.
• Dynamische stroomregeling: Gebruikt CoolStep voor het dynamisch aanpassen van de motorstroom, wat het stroomverbruik en de warmteontwikkeling vermindert.
• Brede compatibiliteit: Geschikt voor o.a. NEMA17 stappenmotoren.
• Beveiliging: Bescherming tegen oververhitting, overstroom en onderspanning.
• Communicatie: Ondersteunt UART voor geavanceerde configuratie en monitoring.

Specificaties

• Logische spanning: 3,3 V en 5 V signalen
• Motor werkspanning: 5,5 V tot 28 VDC
• Uitgangsstroom: Tot 2 A RMS (continue stroom) per spoel
• Piekstroom: Tot 2,8 A per spoel
• Koeling: Vereist een koellichaam(meegeleverd)/actieve koeling, vooral bij hogere stromen

Dit product is getest
